MappingLab Ltd 提供標準的OMS-PCIE-1001,OMS-PCIE-1002 和OMS-PCIE-2002系統以及定制系統，雙相機熒光標測系統使用戶能夠同時記錄細胞膜電位和鈣熒光信號或其他熒光離子。

最新的光學標測系統配備專業的背照式（Back-illuminated） CMOS相機，其量子效率（QE）達到95%，像素尺寸為 6.5 um x 6.5 um至11 um x 11 um，具有高速和低噪聲的采集功能，動態范圍高達50,000:1 （94 dB），光軸可以垂直或水平放置。系統中有各種I / O連接器可幫助研究人員建立通信系統。系統中包含一個8通道TTL控制器，用于使設備（如照相機，LED控制器，刺激器，ECG，MAP，壓力和溫度傳感器）與熒光標測系統同步。 OMapRecord/Scope是一款先進的數據采集和分析軟件，具有用戶友好的界面、高效的數據分析、完善的分析功能。

檢測區域：5至30厘米

最高分辨率：512 * 512像素

動態范圍高達50,000：1（94 dB）

采樣率高達3.5 kHz，分辨率為32 * 32像素

ROI幀速率：高達3.5 kHz。

每個像素12位深度

TTL同步精度：高于100μs。

延時成像

定制的配套設備

USB 3.0或PCIE

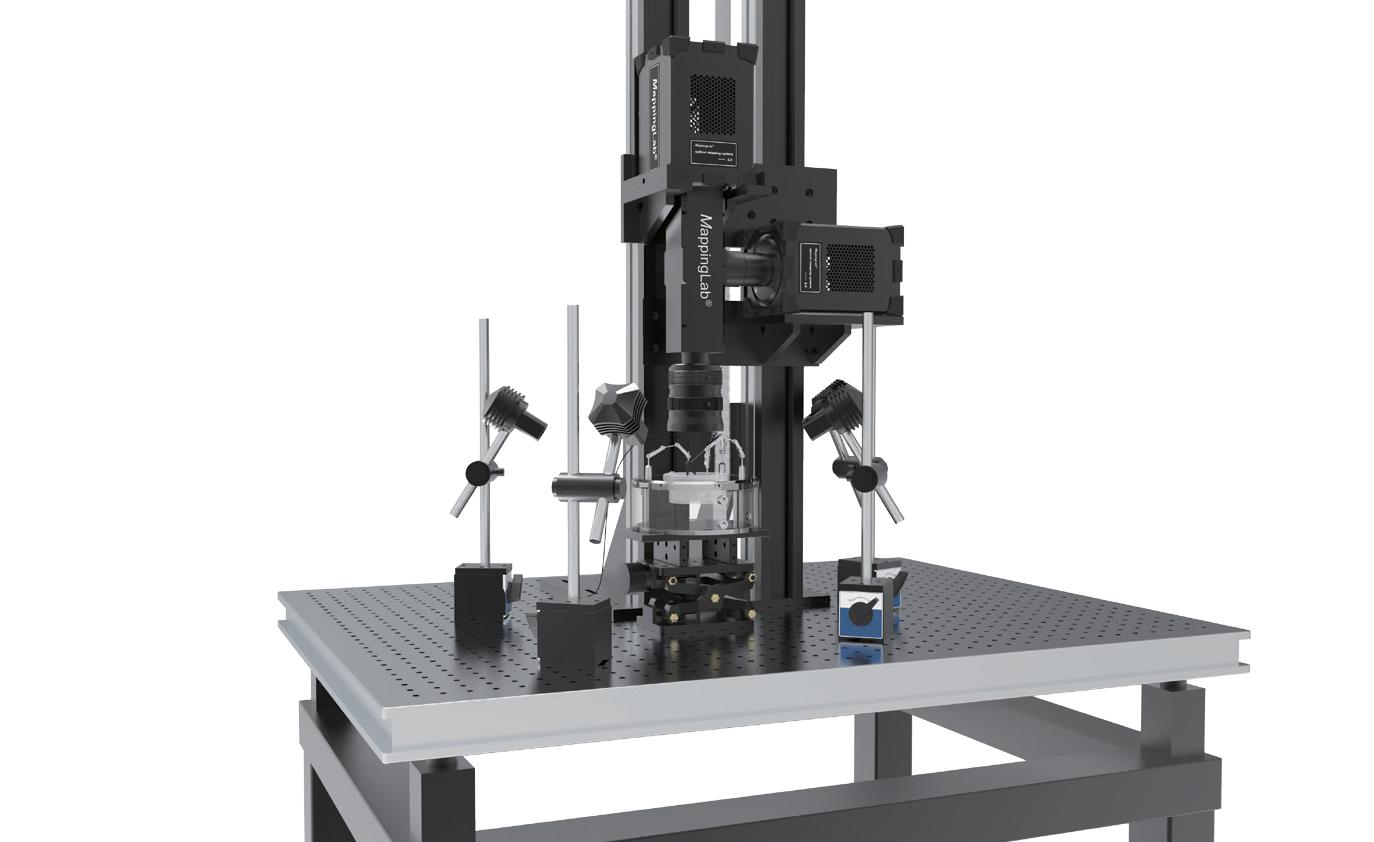

硬件系統

MappingLab提供多種硬件系統，包括OMS-PCIE-1001、 OMS-PCIE-2001、OMS-PCIE-2002。系統可用來同步采集動作電位及鈣信號。硬件系統能夠?qū)ΣㄩL(zhǎng)在425-900nm之間內微弱熒光強度的變化進行高速成像。像素尺寸可到6.5 μm。通過物距和透鏡組焦距的調節，成像可以在32 ×32到2048×2048連續像素范圍內改變，相機最高量子效率可達到95 以上，保證高速采集且具有高信噪比。

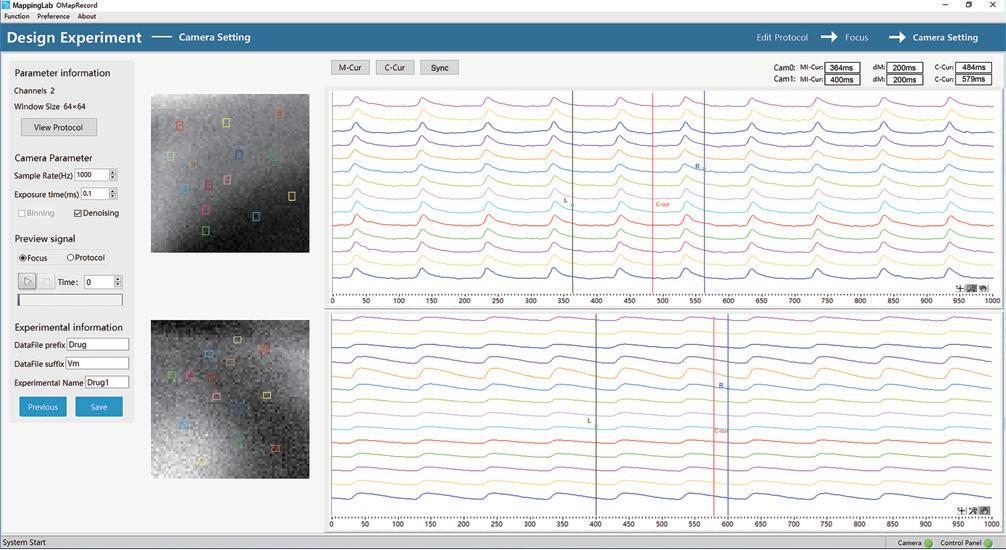

記錄軟件 OMapRecord 3.0

? 可編程式的執行實驗，進行自動化記錄，操作簡單

? 從32×32至2048×2048多種采集區域可選

? 輕松操作的采集配置編輯，可輕松配置S1S1, S1S2，Alternans等多種心臟電生理研究實驗設置

? 可儲存多種實驗配置，無須重復配置

? 精確同步控制包括光源、刺激器、拍攝系統及其他外圍設備，同步率精確到1μs

? 用戶界面友好、功能強大

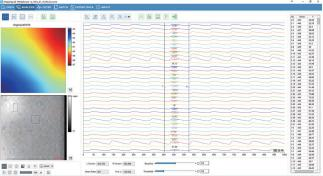

? 一鍵進行數十種分析，包括激動順序、APD、傳導離散度等

? 便捷的將數據導出為Matlab、Excel等可讀的文件格式

? 多種數據可視化方式，分析直觀便捷，可以視頻、彩圖、excel等多種形式導出分析結果.

? 針對心電熒光信號，軟件設置了強大的濾波功能， 可組合多種濾波器，幫用戶有效濾波
